詳細說明

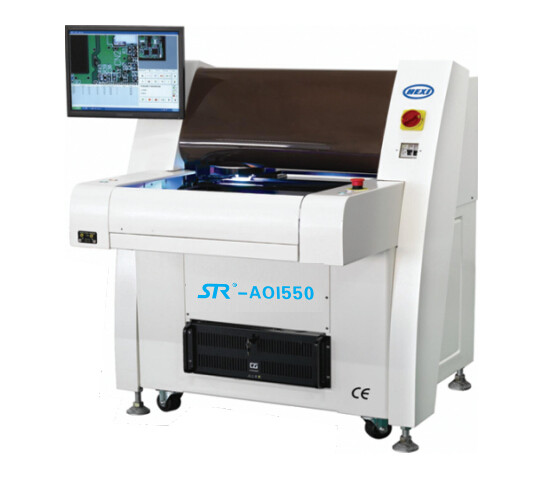

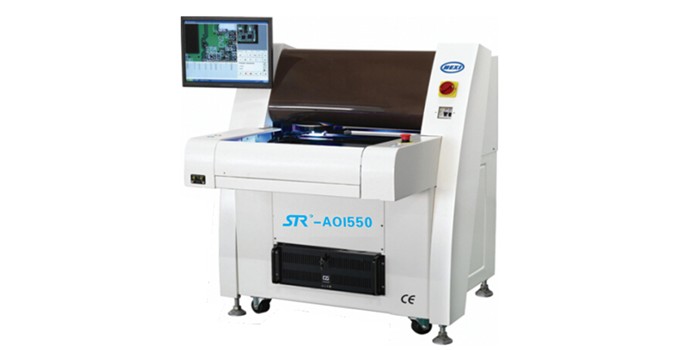

全自動視覺檢測儀
STR-550
特點：
視覺辨別系統：歸一化彩色相關算法、OCV字符識別算法、彩色圖像對比算法、條碼識別算法等；
百萬像素?cái)?shù)位高速彩色CCD 相機、分辨率：18um/pixel；
處理速度：＜200ms/FOV；
光源：多角度環形塔狀設計，高亮度長壽命LED五色光源；
可檢測最小的元件及焊腳寬度：0201&0.3mm Pitch；
檢測零件缺陷：缺件，偏移，歪斜，立碑，側立，翻件，極性相反，錯件，破損等；
檢測焊點缺陷：錫多，錫少，連錫，虛焊，銅箔污染等；
機械系統：可測PCB 尺寸：50×50mm(Min)-350×420mm(Max.)；
可測PCB 厚度：0.5mm~3mm；
PCBA 板彎曲度：Max.≤2.0mm；
進版方式：自動感應進板，提高檢測速度，減輕人員疲勞度；
可測器件高度：Top Side:40mm，Bottom Side:40 mm；
X/Y測試平臺：伺服馬達系統，Camera在X方向移動，PCB板在Y方向移動；
定位精度：≤20um；
移動速度：500mm/s（Max.）；
軟件系統：AOI程序：采用圖形化操作界面，中英文界面可自由切換；配備學習向?qū)?，編程迅速?/strong>
具有完善的SPC(生產過程管制)功能，支持離線編程；支持條碼輸入功能，并可自動識別條碼；
操作系統：Microsoft Windows XP
安全保護：配置SUNX安全光幕，防夾手安全設置，保護操作者安全；
控制系統：工業控制主機雙核CPU、內存4G、320G硬盤，19”液晶顯示器；
網絡通訊：支持TCP/IP 及Microsoft網路系統
