- 3D檢測儀STR-AOI250 [瀏覽:1971]
- 所屬類型 : 焊接工藝實訓 發布時間 : 2016-04-19 15:45:37
- 客服咨詢電話 : 0591-88207880
詳細說明

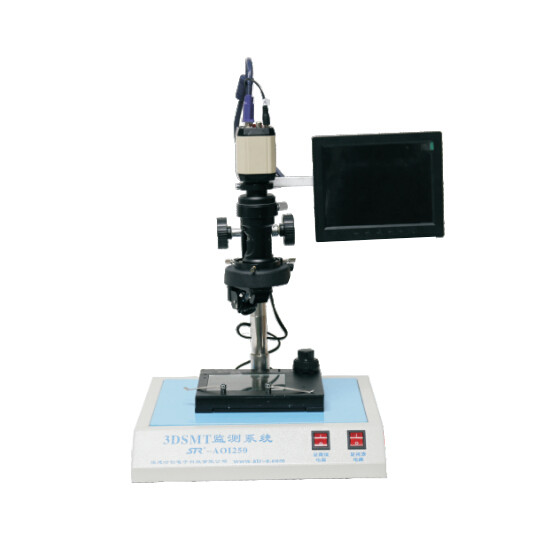

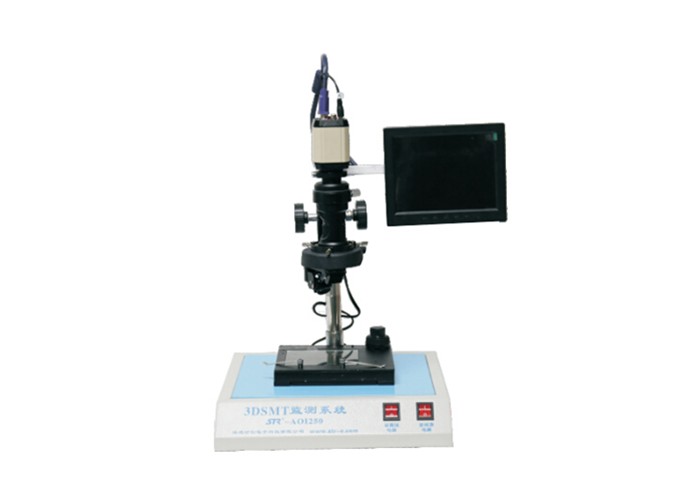

3D檢測儀
STR-AOI250
特點：
▲STR-3DPCB智能線路板檢測儀，采用高級光學系統，具有低畸變、高分辨率、大景深、視場寬大且平坦、齊焦性
好等特點，設計新穎，操作簡便。
▲STR-3DPCB智能線路板檢測儀可3D全方位觀測線路板的線路立體蝕刻情況和過孔孔壁的鍍銅情況，從而對線路板
的制作品質進行分析和維修，保障電子產品的后期制作。
▲HT-108變焦顯微鏡體，1x視頻接口；
▲2D/3D角度配鏡，1x物鏡；
▲數字高清視頻顯示系統: 1/2" CMOS, 35f/s,1024X768分辨率, 具有十字刻度線功能；
▲實時成像、實時對比、圖像凍結功能及VGA 輸出；
▲配置光源，清晰觀測孔壁及線路細微變化；
▲臺式一體化整體設計，使用更加方便；
▲采用7寸彩色液晶顯示器，配置VGA輸出
技術參數：
▲主機變倍范圍：0.3X~2.2X
▲變焦比：1:7
▲標準物鏡與配鏡：1X
▲放大倍數：7X~150X（17”LCD）
▲視場范圍：3.5mm-25mm
▲工作距離：標準工作距離為95mm
▲光學物鏡：0.5X，1X 和2.0X
