- BGA返修臺STR-BGA2000 [瀏覽:2249]
- 所屬類型 : 焊接工藝實訓 發布時間 : 2016-04-19 15:38:36
- 客服咨詢電話 : 0591-88207880
詳細說明

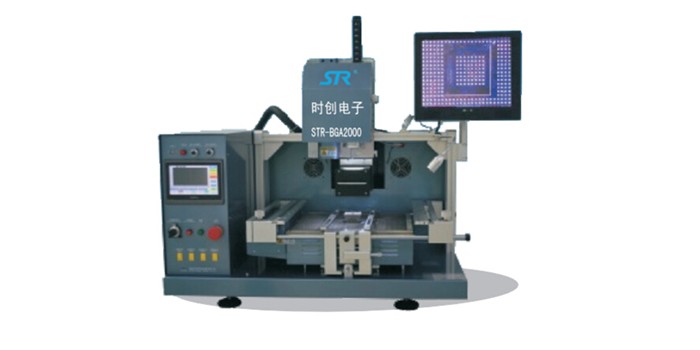

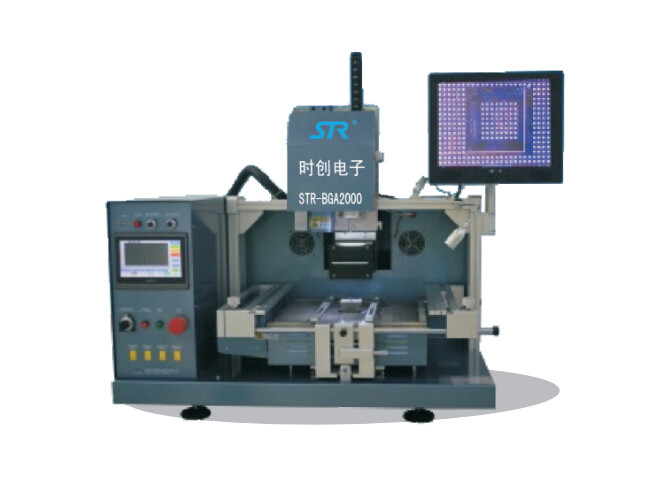

返修臺
STR-BGA2000
特點：
▲三溫區控溫系統上下溫區為熱風加熱，IR預熱區為紅外加熱
▲6段溫度控制，精度±3℃，IR預熱區可調整加熱面積，可同時顯示七條溫度曲線和存儲多組用戶數據，并具有瞬間
曲線分析功能
▲外置測溫接口可隨時對實際采集BGA的溫度曲線進行分析和校對
▲高清可調CCD彩色光學視覺對位系統，可調節成像清晰度，具有分光、放大、縮小微調和自動對焦，并配有自動色
差分辨和亮度調節裝置
▲加熱裝置和貼裝頭一體化設計，皮帶傳動，Z軸運動為步進控制系統，可精確控制對位點與加熱點；能自動識別吸
料和貼裝高度，具有自動焊接和自動拆焊功能
▲配備多種規格鈦合金B(yǎng)GA風嘴，該風嘴可360°任意旋轉，易于安裝和更換。配有形紅外激光快速定位
▲全方面的觀測BGA芯片的四角和中心點的對位狀況，杜絕"觀測死角"的遺漏問題
▲可儲存多組溫度設置參數和記憶多組不同BGA芯片加熱點和對位點，并能在觸摸屏上隨時進行溫度參數的曲線分
析、設定和修正；同時不需依靠外接裝置（電腦）即可通過自帶的USB端口下載、打印、保存和分析曲線
技術參數：
▲總功率：Max 6750W； 上部溫區1200W 下部溫區1200W IR溫區 4200W
▲控制系統：彩色觸摸屏＋步進運動控制＋智能溫度控制模塊
▲溫度控制：獨立K型熱電偶閉環控制
▲定位方式：V字型卡槽，PCB支架可X、Y 任意方向調整+紅外激光對位
▲PCB 尺寸: Max 440×450mm Min 15×22mm
▲適用芯片: Max 80×80mm Min 2×2 mm
▲測溫接口：4個
