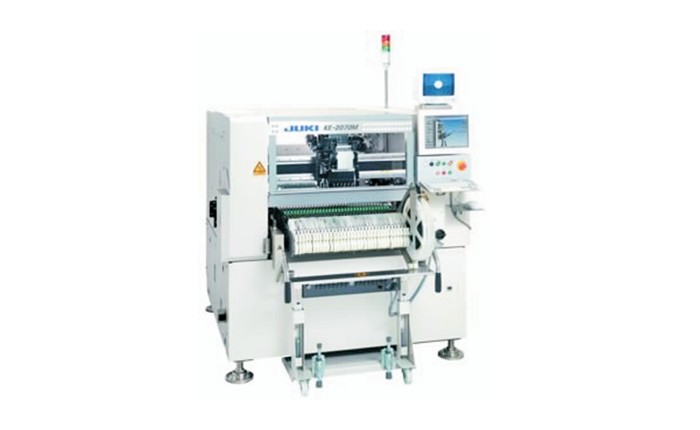

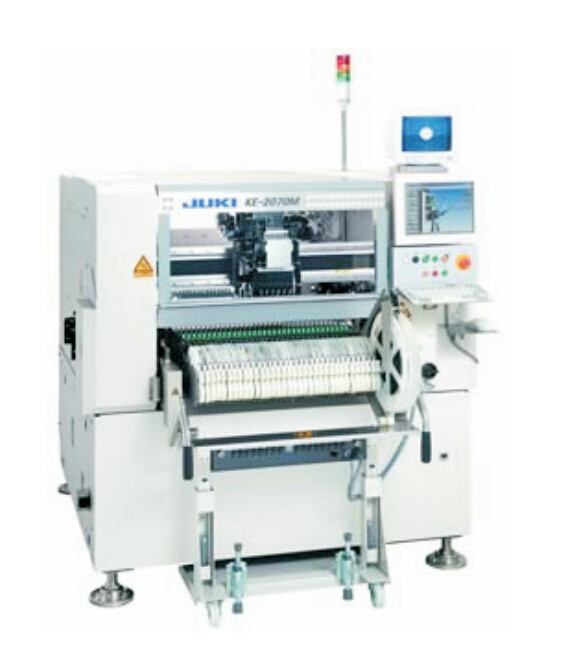

全自動貼片機
STR-ME2070
特點：
▲貼裝速度（激光識別/最佳條件）：23300 CHIP/ H。
▲基板最大尺寸：M型330×250mm；L型410×360mm
▲貼裝精度：激光識別: ±0.05mm ; 圖像識別: ±0.03mm。
▲操作系統：WINXP，全中文界面，雙液晶屏顯示。編程方式：離線編程脫機軟件（選購件）
▲可貼裝元器件范圍：0402（公制1005）～□33.5mm。
▲元件識別：激光識別，飛行對中及圖像識別(反射識別,透射識別等方式)
▲基板支撐: 采用馬達控制,防止元件在貼片后產生偏移,還縮短了基板的夾緊和松開時間，傳送時間為2.5秒
▲機架結構: Y型機架一體化鑄造成型
▲XY軸驅動: 雙AC伺服馬達和線性編碼尺的全閉環控制系統
▲吸嘴控制: 每個吸嘴分別由獨立的馬達控制元件的貼片高度和角度
▲傳送方向：從左至右,從右至左（可選）。
▲三段獨立傳輸帶。
▲基板調寬方式：手工或自動。
▲喂料器數量及其它功能：最多80種（8mm帶換算）
▲貼裝頭數量：6個獨立吸嘴（各配一個視覺飛行對中系統）。
▲吸咀和適應范圍：吸咀為特種金屬材料、不磁化、不反白；可拾取CHIP、IC、MELF元器件、連接件、等各異型元件。
▲數據交換：自帶USB接口，可實現系統簡便備份。
▲吸咀交換：自動吸咀交換系統。
▲電源要求：3相，200/220/240/380/400 50/60HZ。
▲氣源要求：0.5±0.05Mpa 345L/MIN。
▲工作環境濕度：50%RH以下（35攝氏度）。
▲工作環境溫度：－10～35攝氏度。
▲功率：3KV。
▲系統硬盤容量：40G以上（含），系統可升級。
▲吸嘴個數：17支
▲外觀尺寸/重量：L1400×W1393×H1455mm/約1530Kg。
▲驅動系統：?jiǎn)伪踄軸雙伺服驅動系統。
▲安全系統：配備前后安全蓋和安全或異常情況停機報警感應器及報警系統。
