- 激光光繪機STR-SGH [瀏覽:1752]
- 所屬類型 : PCB線路板設計與制作 發布時間 : 2016-04-15 14:48:19
- 客服咨詢電話 : 0591-88207880
詳細說明

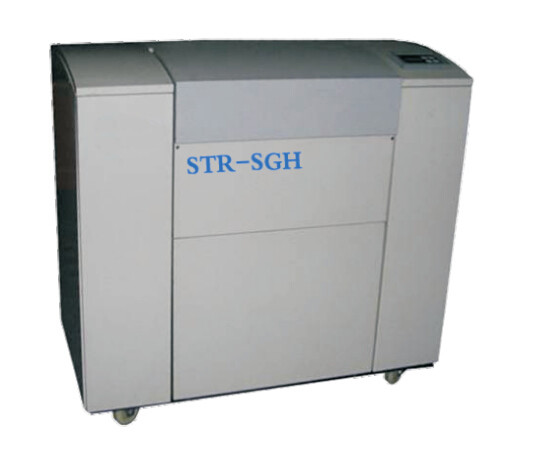

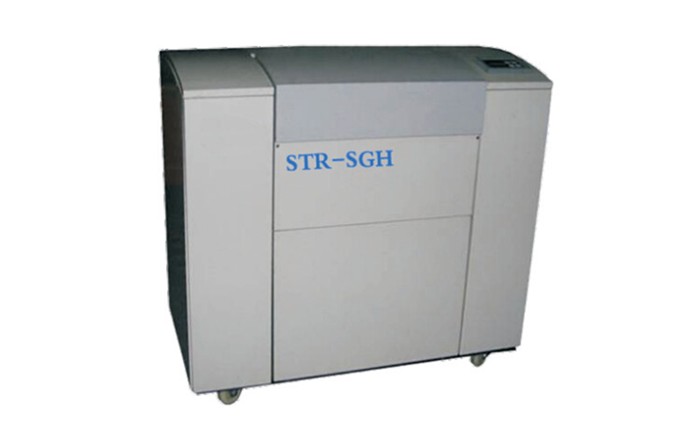

激光光繪機
STR-SGH
特點：
▲高產能：掃描速度達到4分鐘/整幅（26"×20"，8000dpi）能夠充分滿足客戶的產能需求；
▲高精度：采用進口高精度滾珠絲桿，配合精密步進電機及驅動系統，重復精度達到±0.01mm，引入完善的非線性
電子校正技術，進一 步提高機器的定位精度；
▲USB接口發排：連接簡單；占用計算機資源更少，發排時可同時進行其他操作；可滿足高速大數據量的傳輸。
技術參數：
▲結構形式 ：外鼓
▲繪圖幅面 ：26"×20"（660mm×508mm）
▲分辨率 ：8000dpi
▲定位精度 ：±0.01mm
▲最小線寬 ：1mil（0.0254mm）
▲掃描速度 ：4分鐘/整幅
▲光路： 32路激光
▲適用菲林 ：KODAK ERN7; AGFA HTR3; FUJIFILM HPR-7S
▲上片系統 ：半自動
▲光柵處理方式 ：軟件光柵化
▲工作環境 ：AC220V±2% 、溫度20℃±10% 、濕度55±10%
▲輸入數據類型 ：RS-274D、RS-274X、DPF、ODB++、 TIFF、HPGL、DXF、PROTEL PCB
▲輸出數據類型 ：RID、TIFF、BMP
▲外形尺寸 ：1250×1060×830
▲重量 :400kg
