- 激光光繪機STR-PGH [瀏覽:1600]
- 所屬類型 : PCB線路板設計與制作 發布時間 : 2016-04-15 14:46:13
- 客服咨詢電話 : 0591-88207880
詳細說明

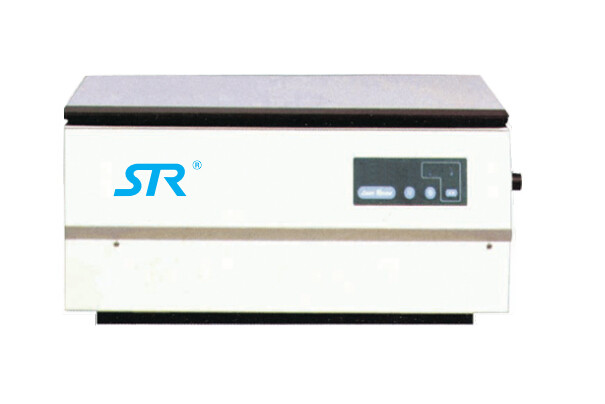

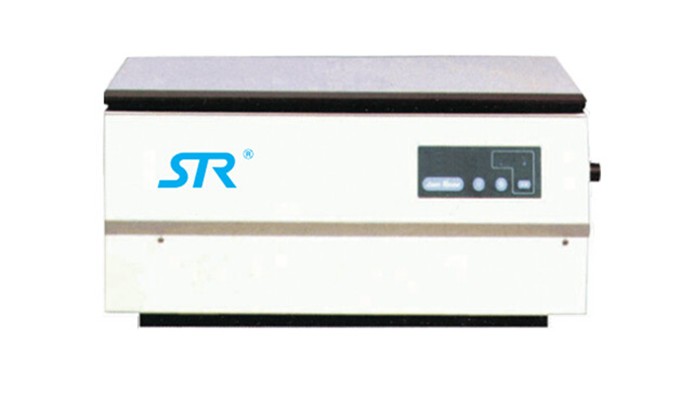

激光光繪機
STR-PGH
特點：
光繪機是通過激光掃描方式在膠片上實現電腦圖形文件以點陣形式輸出，使膠片上成像所設計線路圖形，高精度的
紅光菲林技術，可達到4-7mil的線徑及線距要求。產品質量穩定，速度快，為多層線路板的高端設計產品，采用了激
光自動控制系統。
技術參數：
▲成像方式：外滾筒式雙向四路并行成像
▲光繪范圍：390X290mm
▲膠片規格：0.1±0.01mm
▲精度：2540dpi、4064dpi
▲成像時間：2540dpi整幅為5min
▲重合精度：≤±0.01mm
▲上片方式：真空吸附、單頁手動上片
▲工作環境：40-80%RH 室溫25℃
▲外形：60X52X24cm
▲電源：AC220V 50Hz
