- PCB線路板設計與制作
-
- 水平噴淋蝕刻機STR-SSK [瀏覽:2133]
- 所屬類型 : PCB線路板設計與制作 發布時間 : 2016-04-15 14:04:29
- 客服咨詢電話 : 0591-88207880
詳細說明

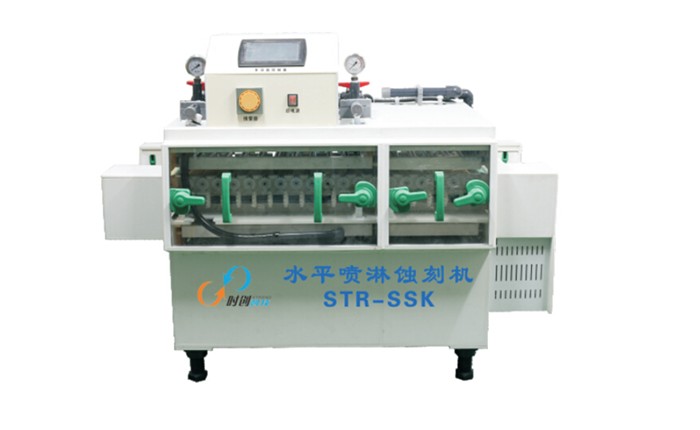

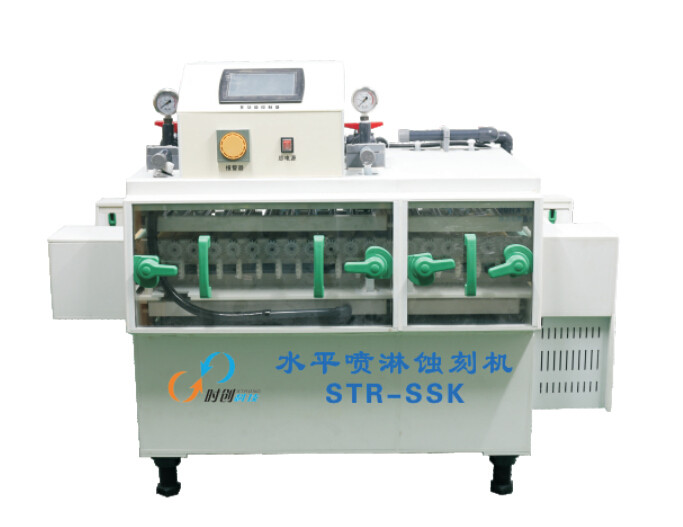

水平噴淋蝕刻機
STR-SSK
特點：
STR-SXY水平雙面蝕刻機是時創科技參照工業PCB制作自主研發的高性能設備，采用雙面搖擺水平噴淋工藝，徹
底克服了水池效應，保障蝕刻品質。先進的智能控制系統使得制作過程更加方便愉悅。
技術參數：
▲實現功能：采用高壓雙面搖擺噴淋水平傳動將未曝光線路板蝕刻出的電路外的部分
溶解、線路部分留在覆銅板上，實現線路板制程中的蝕刻工藝過程；
▲工藝流程：含蝕刻、水洗工藝；
▲蝕刻尺寸：320mm×無限；
▲顯影方式：水平流水式雙面搖擺噴淋蝕刻，徹底克服水池效應，保障線路蝕刻品質；
▲配置特點：蝕刻區長度1000mm,加溫采用 鈦發熱管2只、液泵采用立式耐酸堿泵2臺、
配置過濾泵2臺；
▲控制系統：采用彩色觸摸屏+PLC智能控制系統，變頻器控制流水速度，提高設備可
靠性和先進性，內置工藝流程及工藝參數指南；顯影時間：5S～99M60S可調；
▲蝕刻溫度：20℃~70℃可調；
▲輸入電源：AC220V/50Hz；
▲外形尺寸：1300X1100X1200mm
