- 水平噴淋顯影機STR-SXY [瀏覽:2449]
- 所屬類型 : PCB線路板設計與制作 發布時間 : 2016-04-15 14:01:50
- 客服咨詢電話 : 0591-88207880
詳細說明 .jpg)

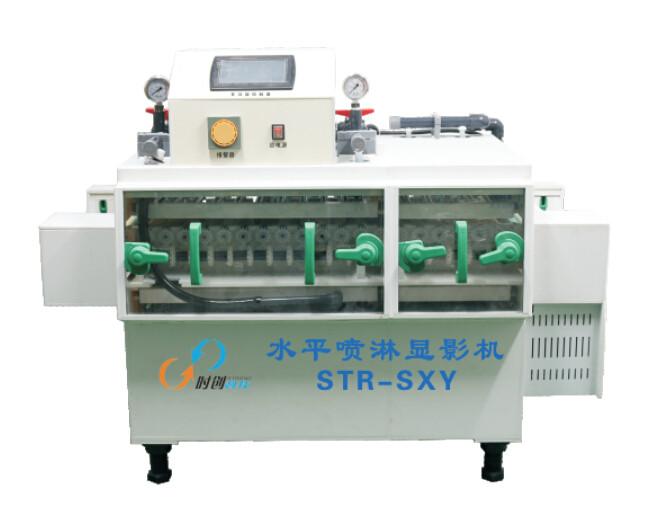

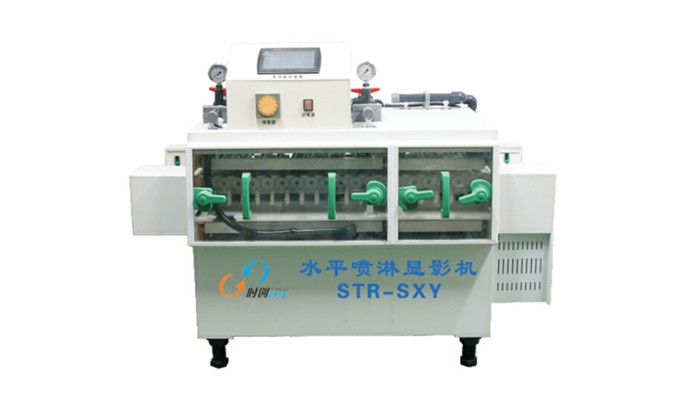

水平噴淋顯影機
STR-SXY
特點：
STR-SXY水平雙面顯影機是時創科技參照工業PCB制作自主研發的高性能設備，采用雙面搖擺水平噴淋工藝，徹
底克服了水池效應，保障顯影品質。先進的智能控制系統使得制作過程更加方便愉悅。
技術參數：
▲實現功能：采用高壓雙面搖擺噴淋水平傳動將未曝光的部分溶解、曝光的部分留在覆
銅板上，實現線路板制程中的顯影工藝過程。以便蝕刻；
▲工藝流程：含顯影、水洗工藝；
▲顯影尺寸：320mm×無限；
▲顯影方式：水平流水式雙面搖擺噴淋顯影，徹底克服水池效應，保障顯影品質；
▲配置特點：顯影區長度700mm,加溫采用 不銹鋼發熱管2只、液泵采用立式耐酸堿泵2臺
配置過濾泵2臺；
▲控制系統：采用彩色觸摸屏+PLC智能控制系統，變頻器控制流水速度，提高設備可靠
性和先進性，內置工藝流程及工藝參數指南；顯影時間：5S～99M60S可調；
▲顯影溫度：20℃~70℃可調；
▲輸入電源：AC220V/50Hz；
▲外形尺寸：1300X1100X1200mm。
