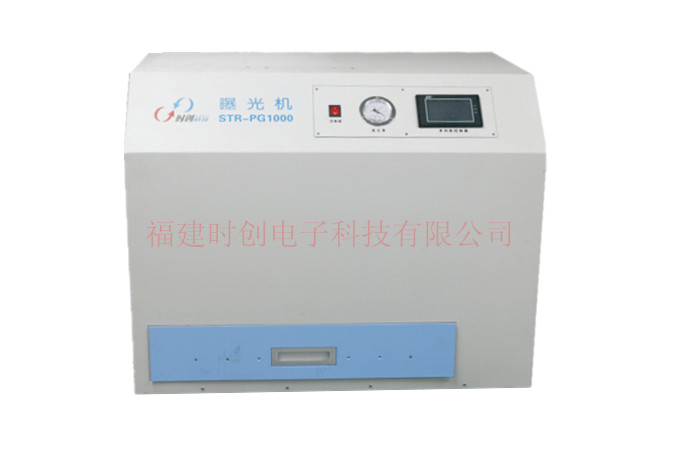

曝光機
STR-PG1000/PG3000
特點：
STR-PG3000曝光機是時創科技依據工業PCB制作工藝要求自主研發的高性能曝光機。采用現代工業制板
常用的3KW光碘鎵燈保障曝光品質，全塑鋼外殼配合智能控制系統工業設計，美觀大方實用方便。
技術參數：
▲曝光光源：采用現代工業制板常用的3KW光碘鎵燈，波長峰值310-440mm光源，保障曝光阻焊油墨工藝圖形的清洗度，
避免紫外線能量不足而產生圖形不清；
▲曝光面積：有效面積小于等于400×400mm；
▲曝光方式：曝光光源采用工業模式自上向下進行曝光，保障電路板的曝光面 朝上，從而不
被工作臺底面板劃傷，保正曝光品質；
▲冷卻方式：采用前后多組強制風冷，可將燈管的熱量及時散發，從而延長燈管的使用壽命，
達到最好的曝光效果；
▲控制方式：采用觸摸屏+PLC控制，穩定可靠，無機械故障?？煽刂破毓鈺r(shí)間光源強度、抽
氣和排氣；
▲反光系統：反光罩采用進口反光材料AR481#反光片，確保光照強度均勻；
▲吸附方式：真空；
▲功能適用：PCB線路板制作工藝的干濕膜曝光、感光阻焊油墨曝光；
▲設備電源：功率3.6KW，電壓220V。
